ZPC系列漂洗機是制漿造紙設備之一，由螺旋漿式推進器和刮水式洗鼓組成，螺旋漿式推進器是漂洗池中漿料循環的動源，電動機通過三角帶帶動旋轉，靠推進器的螺旋葉片推動漿料循環，其推進效率高、能耗低。刮水式洗鼓是由玻璃鋼制成，具有重量輕、耐腐蝕、不吸水、空腔密封性好、動力消耗低、刮水效率高、使用壽命長等優點，其傳動由電磁調速電機、減速機、通過鏈條帶動鏈輪旋轉。該產品結構先進、性能優良、運行可靠、拆裝靈活、漿料漂洗效率高。

高速洗漿機通過流漿箱把漿料送入聚酯網和胸輥之間的夾縫，胸輥帶動網子和伏輥高速運轉，漿料在胸輥處受到網子與胸輥的擠壓力和高速運轉產生的離心力的共同作用，使?jié){料得以脫水和洗滌，漿料隨網到達伏輥時，再次受到網子與伏輥的擠壓和離心力作用進一步脫水，讓偶由刮刀將漿料從伏輥上刮入出料螺旋。在以上過程中，由于網子與輥子之間的漿層很薄，因而漿中的油墨粒子、填料及其它細小雜質在脫出過程中受到的來自漿層的阻礙作用很小，因而很容易隨水一起脫出。該設備有胸輥、伏輥、濾網、進漿系統、出漿系統、排水系統、噴淋系統、傳動系統和機架、機罩等組成。其中胸輥為橡膠溝紋輥，能有效防止網輥因高速運轉引起的漿料飛濺。伏輥為橡膠平輥，補充溝紋輥產生的對漿料的擠壓不均；在伏輥上通過刮刀，將洗后漿料剝離到出料螺旋；濾網為聚酯網，兩邊帶有導向條，防止網子跑偏；機罩的作用是收集脫出的水分，防止水分四濺而影響工作環境。

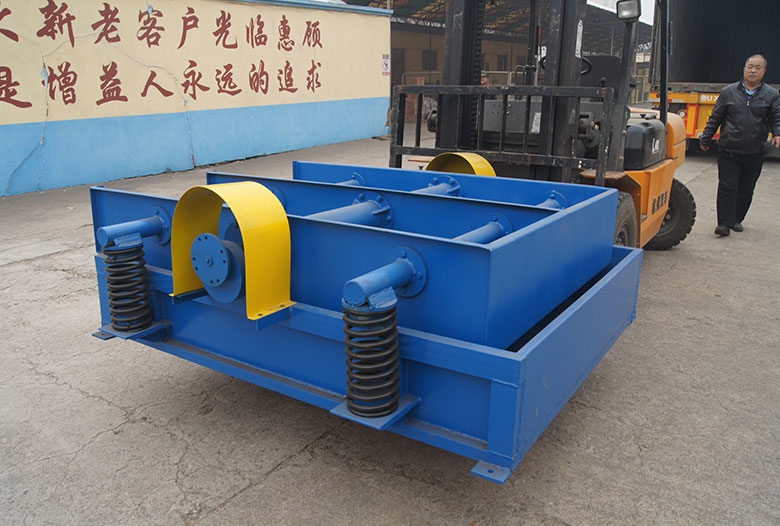

ZSK型高頻振框平篩造紙工藝廠是制漿造紙行業漿料凈化的必備設備。它采用了篩框偏重輪和傳動撓性聯接的傳遞方式，從而使篩框高頻振動節能造紙工藝而達到篩選的目的。這種設備采用彈簧作減振裝置，具有結構簡單、維修簡便、生產費用低、占地面積小、生產效率高等優點。漿料自漿箱經進漿管沖入篩框，漿與渣節通過篩板進行分離。篩好的漿料進入漿槽，并由出漿口排出，而未蒸解的纖維雜物則由篩框的端部進入除渣槽排出。篩框的振動是由裝在主軸上的兩個偏心輪實現的，主軸是通過撓型聯軸節與電動機直接相聯，電動機運轉使篩框處于振動狀態。減振機構是由四根彈簧把篩框支撐起來，具有結構簡單，使用性能好等優點。

ZYQF型高效淺層氣浮裝置集凝聚，氣浮，撇渣，沉淀，刮泥為一體。整體呈圓柱形，結構緊湊，池子較淺。裝置主體由五大部分組成：池體，旋轉布水機構，熔氣釋放機構，框架機構，集水機構等。進水口，出水口與浮渣排出口全部集中在池體中央區域內，布水機構，集水機構，溶氣釋放機構都與框架緊密連接在一起，圍繞池體中心轉動。本裝置提供成套設備總成及控制系統，通過集中控制與分散控制相結合，以使設備達到最佳運行狀態。

微濾機是一種機械過濾的裝置，有傳動裝置、溢流堰布水器、沖洗水裝置等主要部件組成，濾網為不銹鋼絲網。其工作原理是將處理水從水管口進入溢流堰布水器，經短暫穩流后，有出水口均勻溢出，分布在反方向旋轉的濾筒濾網上，水流與濾筒內壁產生相對剪切運動，固形物被截流分離，順著筒內螺旋導向板翻滾，由濾筒另一端排出，從濾網濾出的廢水在濾筒兩側的防護罩導流作用下從正下方出水槽中流走。該機濾筒外配有洗水管，用壓力水（3kg/cm2）呈扇形噴射以沖洗疏通濾網，保證濾網始終保持良好的過濾能力。
